Присоединительные размеры фланцев

Присоединительные размеры фланцев

В данном подразделе представлена общая таблица присоединительных размеров фланцевых креплений электродвигателей Siemens (подключение электродвигателя должно выполняться специалистом). Предлагаемое оборудование отлично справится с решением практически любых приводных задач – как стандартных, так и таких, где требуется повышенная мощность. Уникальные технические и эксплуатационные характеристики электродвигателей Siemens позволяют найти оборудованию широчайшее применение практически в любой области современной промышленности.

Присоединительные размеры

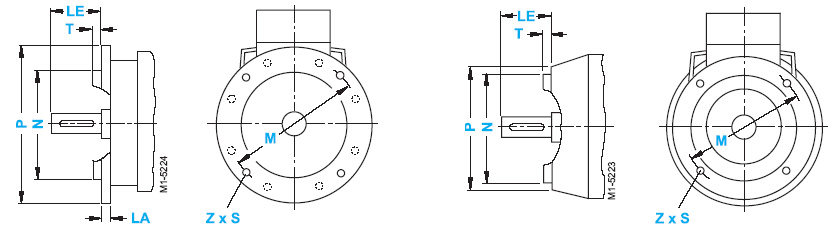

Присоединительные размеры электродвигателей

Электродвигатели серий: 1LA5, 1LA6, 1LA7, 1LA9, 1LG4, 1LG6, 1MA6, 1MA7, 1MJ6 И 1MJ7

Габарит Тип фланца Фланец LA LE M N P S T Z
56 IMB5 FF 100 8 20 100 80 120 7 3 4
56 IMB14 стандартный FF 65 - 20 65 50 80 М5 2,5 4
56 IMB14 специальный FF 85 - 20 85 70 105 М6 2,5 4
63 IMB5 FF 115 8 23 115 95 140 10 3 4
63 IMB14 стандартный FF 75 - 23 75 60 90 М5 2,5 4
63 IMB14 специальный FF 100 - 23 100 80 120 М6 3 4
71 IMB5 FF 130 9 30 130 110 160 10 3,5 4
71 IMB14 стандартный FF 85 - 30 85 70 105 М6 2,5 4
71 IMB14 специальный FF 115 - 30 115 95 140 М8 3 4
80 IMB5 FF 165 10 40 165 130 200 12 3,5 4
80 IMB14 стандартный FF 100 - 40 100 80 120 М6 3 4
80 IMB14 специальный FF 130 - 40 130 110 160 М8 3,5 4
90 IMB5 FF 165 10 50 165 130 200 12 3,5 4
90 IMB14 стандартный FF 115 - 50 115 95 140 М8 3 4
90 IMB14 специальный FF 130 - 50 130 110 160 М8 3,5 4
100 IMB5 FF 215 11 60 215 180 250 14,5 4 4
100 IMB14 стандартный FF 130 - 60 130 110 160 М8 3,5 4
100 IMB14 специальный FF 165 - 60 165 130 200 М10 3,5 4
112 IMB5 FF 215 11 60 215 180 250 14,5 4 4
112 IMB14 стандартный FF 130 - 60 130 110 160 M8 3,5 4
112 IMB14 специальный FF 165 - 60 165 130 200 M10 3,5 4
132 IMB5 FF 265 12 80 265 230 300 14,5 4 4
132 IMB14 стандартный FF 130 - 80 165 130 200 М10 3,5 4
132 IMB14 специальный FF 215 - 80 215 180 250 М12 4 4
160 IMB5 FF 300 13 110 300 250 350 18,5 5 4
160 IMB14 стандартный FF 215 - 110 215 180 250 М12 4 4
160 IMB14 специальный FF 250 - 110 265 230 300 М12 4 4
180 IMB5 FF 300 13 110 300 250 350 18,5 5 4
200 IMB5 FF 350 15 110 350 300 400 18,5 5 4
225 IMB5 FF 400 16 110,140 400 350 450 18,5 5 8
250 IMB5 FF 500 18 140 500 450 550 22 6 8
280 IMB5 FF 500 18 140 500 450 550 22 6 8
315 IMB5 FF 600 22 140,170 600 550 650 22 6 8

Электродвигатели серий: 1LA8, 1MJ8

Габарит Тип фланца Фланец LA LE M N P S T Z
315 2р IMB5 - 25 140 740 680 800 22 6 8
315 4р-8р IMB5 - 22 170 600 550 660 24 6 8
355 4р-8р IMB5 - 25 170 740 680 800 24 6 8
400 2р IMB5 - 28 170 940 880 1000 22 6 8
400 4р-8p IMB5 - 28 210 940 880 1000 22 6 8
450 2p IMB5 - 30 170 1080 1000 1150 26 6 8
450 4p-8p IMB5 - 30 210 1080 1000 1150 26 6 8
