Коническо-цилиндрические редукторы

В производственном оборудовании не всегда есть возможность расположить двигатель привода и все вращающиеся механизмы по параллельным осям. Очень часто нужно, наоборот, изменить ось вращения на 90 градусов, что компактно расположить двигатель, выиграть в размерах рабочей зоны станка, или получить более выгодную конфигурацию. В этом случае используют коническо-цилиндрические редукторы. Общее их устройство такое же, как и у цилиндрических, но добавлена одна пара конических шестерен для изменения угла на 90 градусов.

Коническо-цилиндрические редукторы имеют такие же значения мощности, крутящего момента, как и цилиндрические. Помимо изменения угла, на коническую пару шестерен накладывают функции увеличения крутящего момента. Это обеспечивает выигрыш в КПД, так как последующее число ступеней с цилиндрическими шестернями можно сделать меньше.

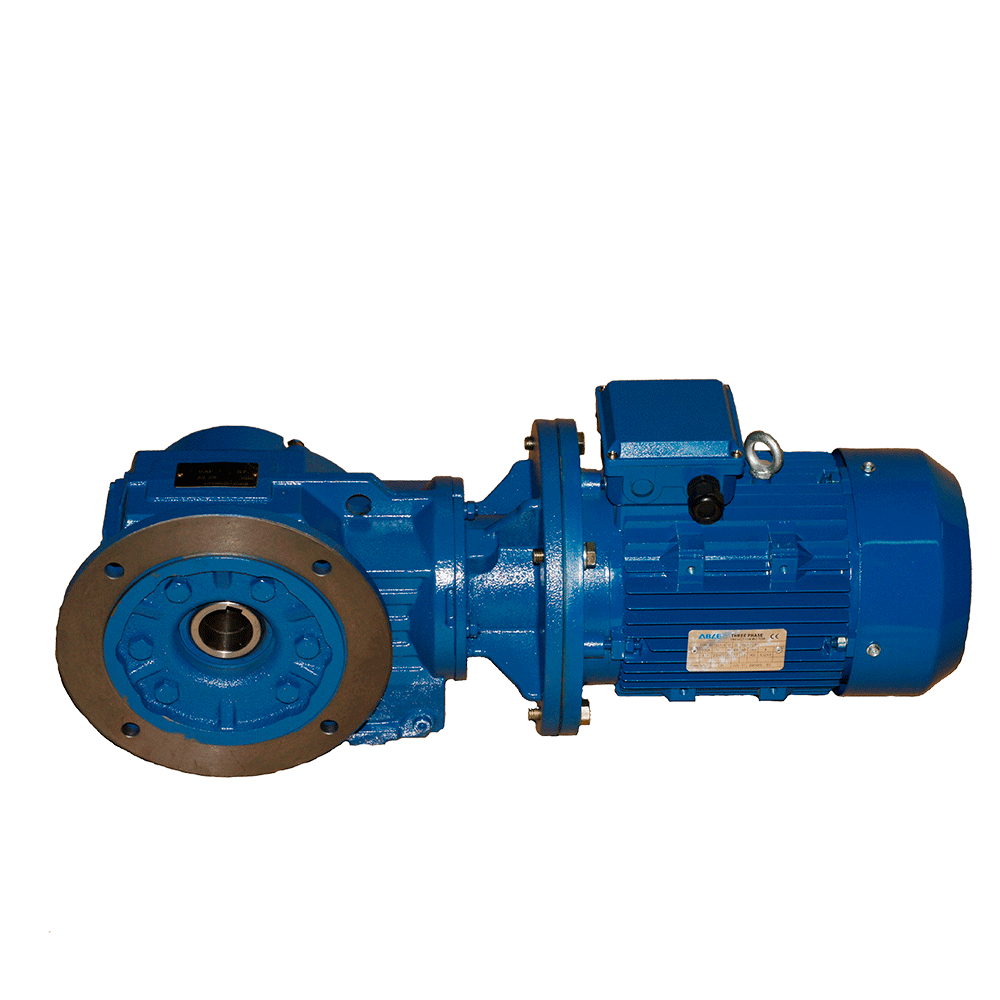

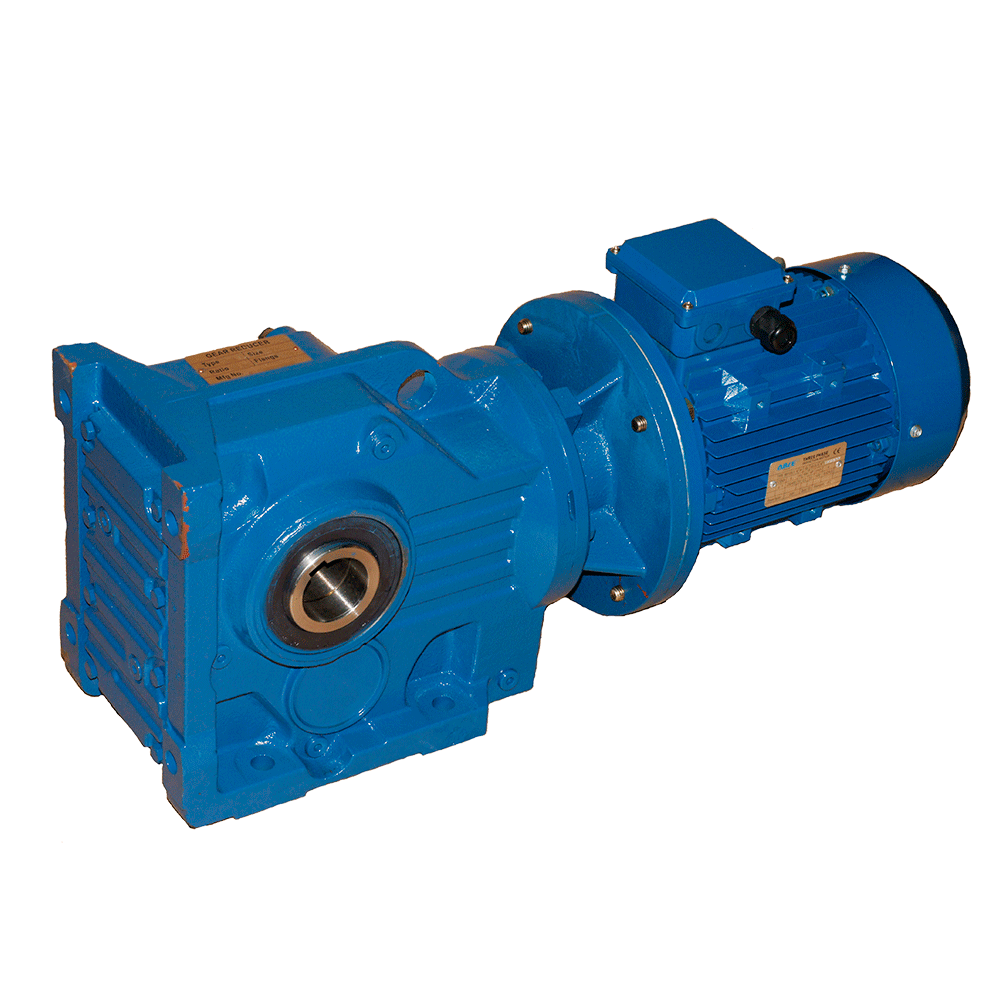

• КПД до 95% и это позволяет применять коническо-цилиндрический мотор-редуктор в промышленных установках в длительном режиме
• Высокая надежность и точность обработки зубчатого зацепления. Это позволяет эксплуатировать редуктор практически без износа многие годы.
• Отсутствие необходимости постоянном техническом обслуживании.
• Низкий уровень шума и отсутствие вибраций в процессе эксплуатации.
• Комплектация роликовыми подшипниками позволяет выдерживать редуктору высокие консольные и радиальные нагрузки.

Передаточное число коническо-цилиндрических редукторов достигает значительной величины. Например, для редуктора с одной конической ступенью и тремя цилиндрическими оно составляет 100-150. Шестерни имеют разный размер зубьев. Последняя ступень делается с наиболее мощными зубьями и подшипниками. Коническо-цилиндрическая схема очень удобна для соединения с электродвигателем. Именно такую схему имеют сервоприводы. Постоянно растущие требования по энергоэффективности промышленных установок требуют применения высокоскоростных электродвигателей с высоким значением КПД. Для них первая ступень редуктора должна иметь гипоидную передачу, иначе обеспечить плавность движения не удается.

Для коническо-цилиндрических редукторов утвержден ГОСТ 27142-97, регламентирующий значения крутящего момента, размеры и форму зубьев. Редукторы этого типа производятся очень большими сериями, так как их применение в промышленности крайне разнообразно. Размещение электродвигателя вдоль корпуса редуктора удобно почти во всех механизмах, где критичны габаритные размеры. Это всевозможное транспортное и грузоподъемное оборудование, конвейеры, погрузочные устройства, упаковочные линии, сборочные роботы и линии любой сложности.

В отличие от цилиндрических редукторов, наличие гипоидной передачи делает их более дорогими в производстве, но компактность, которую они обеспечивают, компенсирует этот недостаток. Используются те же сорта масла, что и для цилиндрических редукторов. В эксплуатации коническо-цилиндрические редукторы очень выгодны.
